收藏本页 | 设为主页 | 随便看看 | 手机版
普通会员

河南省亚细亚耐火材料有限公司

各窑炉用耐火砖,粘土砖。轻质砖,高铝砖,镁硅碳系列耐火砖,浇注料泥浆,耐火球...

供应分类
  • 暂无分类
联系方式
  • 联系人:慎亚通
  • 电话:0371-37195517
  • 手机:13837195517
荣誉资质
您当前的位置:首页 » 新闻中心 » 钢厂用镁碳砖理化指标和性能
新闻中心
钢厂用镁碳砖理化指标和性能
发布时间:2018-12-02        浏览次数:21        返回列表

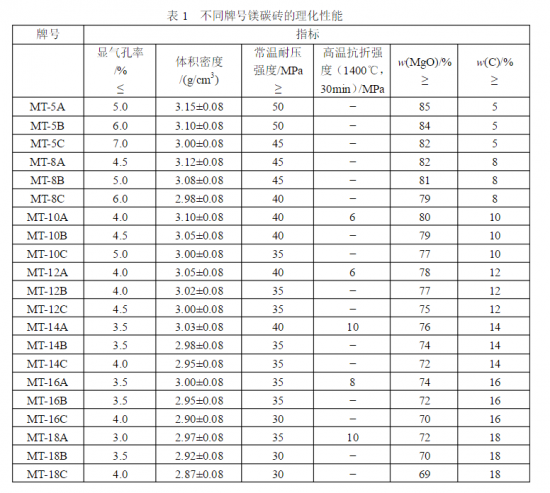

镁碳砖各牌号理化指标.含碳越低越好,耐侵蚀不变形镁碳砖

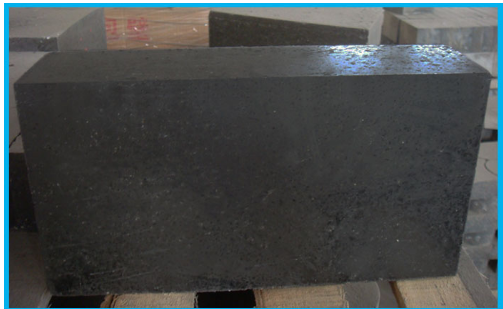

镁碳砖是以高熔点碱性氧化物 氧化镁(熔点2800℃)和难以被炉渣侵润的高熔点碳素材料作为原料,添加各种非氧化物添加剂。用炭质结合剂结合而成的不烧炭复合耐火材料。镁碳砖主要用于转炉、交流电弧炉、直流电弧炉的内衬,钢包的渣线等部位。   镁碳砖作为一种复合耐火材料,有效地利用了 镁砂的抗渣侵蚀能力强和碳的高导热性及低膨胀性,补偿了镁砂耐剥落性差的最大缺点。   其主要特点有:1具有良好的耐高温性能2抗渣能力强3抗热震性好4高温蠕变低   原料对镁碳砖性能的影响   生产镁碳砖的主要原料,镁砂质量的优劣对镁碳砖的性能有着极为重要的影响,如何合理地选择镁砂是生产镁碳砖的关键。镁砂有电熔镁砂和烧结镁砂,它们具有不同特点。电熔镁砂:晶粒大,杂质少,硅酸盐相少,晶粒直接结合程度高,晶界少。   烧结镁砂:晶粒细小,杂质与硅酸盐相相对叫多,直接结合程度较差。   对于镁砂原料,除了化学成分外,在组织结构方面,还要求高密度和大结晶,因此,作为生产镁碳砖用的 镁砂原料质量指标,应考察下列内容1, 氧化镁含量(纯度)2杂质的种类特别是.C/S和B O 含量3镁砂的密度、气孔孔径、气孔形态等(烧结性)。   镁砂的纯度对镁碳砖的抗渣性有着重大的影响。氧化镁含量越高,杂质相对越少,硅酸盐相分割程度降低,方镁石直接结合程度提高,抗渣的渗透及渣的熔损能力提高。镁砂中的榨汁主要有氧化钙,二氧化硅,氧化铁,如果杂质含量高,特别是氧化硼的化合物,会对镁砂的耐火度和高温性能产生不利影响。   镁砂中的杂质主要有一下几个方面的不离影响1降低方镁石的直接结合程度2高温下与 氧化镁形成低熔物3氧化铁,二氧化硅等杂质在1500-1800℃时,先于氧化镁与碳反应,留下气孔使制品的抗渣性变差。   对于 镁砂原料,除了杂质的总量以外,杂质的种类及相对含量队镁砂的性能同样有重大影响。其中CaO/SiO 比和B O 含量的影响最为明显,一般镁质耐火材料通常要求CaO/SiO ≥2以提高镁碳砖高温稳定性
